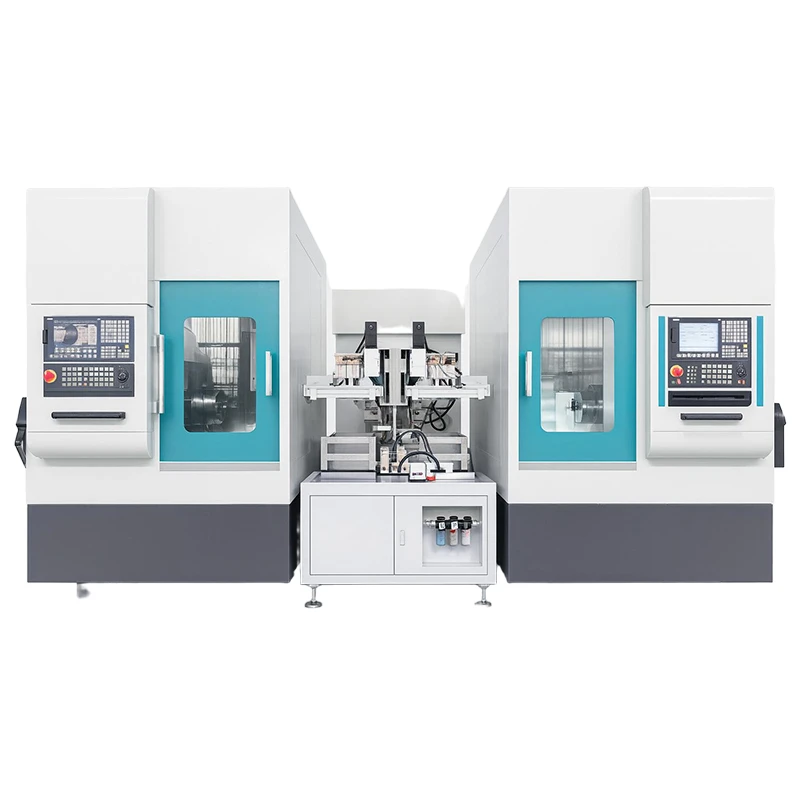

Mill Turn CNC

Mill Turn CNC ialah pusat pemesinan pelbagai fungsi yang menggabungkan operasi memusing dan mengisar CNC dalam satu persediaan. Ia direka untuk aci, bebibir, lengan, penyambung, dan bahagian mekanikal ketepatan yang digunakan dalam industri automotif, aeroangkasa, perubatan, tenaga dan kejuruteraan am.

Hantar pertanyaan

Description/kawalan

Parameter teknikal

Gambaran Keseluruhan Produk

Keupayaan Pemesinan Utama

OD & ID Turning
Menjalankan operasi memusing luaran dan dalaman pada bahan kerja silinder.

Pemesinan Muka
Mesin permukaan hujung rata, bahu dan ciri berlangkah.

Operasi Pengilangan
Memproses flat, slot, poket dan profil giling yang kompleks.

Menggerudi
Mencipta lubang paksi, jejari dan luar-tengah dalam satu persediaan.

Mengetik
Menghasilkan benang dalaman untuk aplikasi pengikat dan pemasangan.

membosankan
Membesar dan menyelesaikan lubang sedia ada dengan ketekalan yang lebih baik.

Memotong Benang
Mesinkan benang luaran dan dalaman menggunakan kaedah memusing atau mengisar.

product-1024-1536

Kelebihan Teknikal

Pusingan Bersepadu-Reka Bentuk Pengilangan mengurangkan pemindahan bahan kerja antara mesin yang berasingan.

Sistem Spindle Elektrik menyediakan penghantaran-kuasa pemacu terus dengan komponen mekanikal yang lebih sedikit.

Struktur Mesin Tegar membantu mengekalkan kestabilan semasa operasi pusingan dan pengilangan gabungan.

Pelbagai-Keupayaan Gerakan Paksi menyokong pemesinan bahagian kompleks dalam satu persediaan.

Reka Bentuk Kestabilan Terma meminimumkan pengaruh variasi suhu semasa pengeluaran yang lama dijalankan.

Automasi-Seni Bina Sedia membenarkan penyepaduan dengan pemuatan robotik dan sistem pengendalian bahagian automatik.

product-1536-1024

Spesifikasi Teknikal

Data Teknikal
Ayunan dia., maks.	Ø250	mm
Bahan kerja dia., maks.	Ø200	mm
Panjang bahan kerja, maks.	200	mm
Julat kelajuan gelendong	0-4000	r/min
Kelajuan dinilai motor utama	2000	r/min
Mod penghantaran	gelendong elektrik
X/Y(pilihan)/Z -perjalanan paksi	260/(±50)/520	mm
X/Y(pilihan)/Z -paksi lintasan pantas	20	m/min
Spindle habis	0.003	mm
Ketepatan kedudukan	0.005	mm
Ulang ketepatan kedudukan	0.003	mm

Aplikasi Industri

Komponen Automotif
Bahagian brek, lengan penghantaran, rumah penderia, aci, sesendal dan penyambung.

Komponen Aeroangkasa
Aci ketepatan, bahagian pelekap, gandingan, kelengkapan dan penyambung struktur.

Peranti Perubatan
Komponen instrumen pembedahan, bahagian implan, penyambung perubatan, dan perumah ketepatan.

Peralatan Tenaga
Komponen injap, aci pam, bahagian pengedap, bebibir, dan kelengkapan instrumentasi.

Jentera Perindustrian
Aci pemacu, tempat duduk galas, gandingan, penggelek dan komponen mekanikal tersuai.

Elektronik & Elektrik
Badan penyambung, tempat penderia, komponen sink haba dan kelengkapan ketepatan.

Kerja Logam Am
Bahagian berpusing dan giling yang disesuaikan untuk aplikasi pembuatan OEM dan kontrak.

product-1968-2132

Pilihan Pengawal & Komponen

Komponen	Pilihan yang Tersedia
Pengawal CNC	FANUC, Siemens, Mitsubishi, SYNTEC
Motor Spindle Utama	Dibina dalam-Spindle Elektrik, Servo Spindle
Sistem Servo	FANUC, Siemens, Mitsubishi, Yaskawa
Garis Panduan Linear	HIWIN, PMI, THK
Skru Bola	THK, NSK, PMI
galas	NSK, SKF, FAG
Unit Hidraulik	Sistem Hidraulik Taiwan, Yuken
Sistem Pelinciran	Pelinciran Berpusat Automatik
Sistem Penyejuk	Penyejuk Banjir Standard,-Penyejuk Tekanan Tinggi
Antara Muka Pemegang Alat	VDI, BMT
Sistem Pengukuran Alat	Tetapan Alat Manual, Pratetap Alat Automatik
Sistem Penyingkiran Cip	Penghantar Cip, Troli Cip

product-1024-1536

Pilihan Penyesuaian

Bahan Kerja-Penyesuaian Berasaskan

Saiz chuck khas
Penyelesaian pegangan kerja tersuai
Konfigurasi pemesinan aci-panjang
Konfigurasi pemesinan bahagian dinding-nipis
Pembangunan lekapan khusus

Integrasi Automasi

Penyepaduan penyuap bar automatik
Sistem pemuatan gantri
Pemuatan dan pemunggahan robot
Sistem pengumpulan bahagian automatik
Sambungan talian pengeluaran

Elektrik & Pematuhan

Penyesuaian voltan untuk negara destinasi
UL-reka bentuk elektrik yang mematuhi
Konfigurasi patuh-CE
Antara muka HMI-berbilang bahasa

Pilihan Berorientasikan-Pengeluaran

Pakej perkakas tersuai
Peranti pengesan bahagian
Penyelesaian menyelidik bahan kerja
Sistem pintu automatik
Penyediaan diagnostik jauh

product-800-566

Soalan Lazim

S: Apakah bahan yang boleh diproses oleh mesin Mill Turn CNC ini?

A: Ia sesuai untuk keluli karbon, keluli tahan karat, aluminium, loyang, tembaga, aloi titanium, dan banyak logam kejuruteraan.

S: Apakah masa utama pengeluaran biasa?

J: Mesin standard biasanya dihantar dalam masa 45–75 hari, bergantung pada konfigurasi dan kuantiti pesanan.

S: Adakah pemeriksaan kilang tersedia sebelum penghantaran?

A: Ya. Pelanggan boleh menjalankan-pemeriksaan tapak atau meminta video-ujian penerimaan kilang.

S: Bagaimanakah mesin dibungkus untuk penghantaran ke luar negara?

J: Mesin dilindungi dengan-rawatan karat dan dibungkus dalam pengasapan-kes kayu eksport percuma atau-pembungkusan bertetulang keluli.

S: Apakah jaminan yang diberikan?

J: Waranti 12 bulan standard tersedia dari tarikh pemasangan atau penghantaran, tertakluk kepada terma kontrak.

S: Adakah alat ganti tersedia selepas pembelian?

A: Ya. Alat ganti haus biasa dan komponen ganti kritikal boleh dibekalkan untuk-sokongan penyelenggaraan jangka panjang.

S: Apakah pemeriksaan kualiti yang dilakukan sebelum penghantaran?

J: Mesin menjalani pengesahan ketepatan geometri, ujian kefungsian, semakan prestasi gelendong dan pemesinan percubaan sebelum penghantaran.

S: Apakah pensijilan yang boleh diberikan?

J: Dokumentasi CE tersedia untuk model yang berkenaan, dan keperluan pematuhan tambahan boleh dinilai berdasarkan pasaran destinasi.
